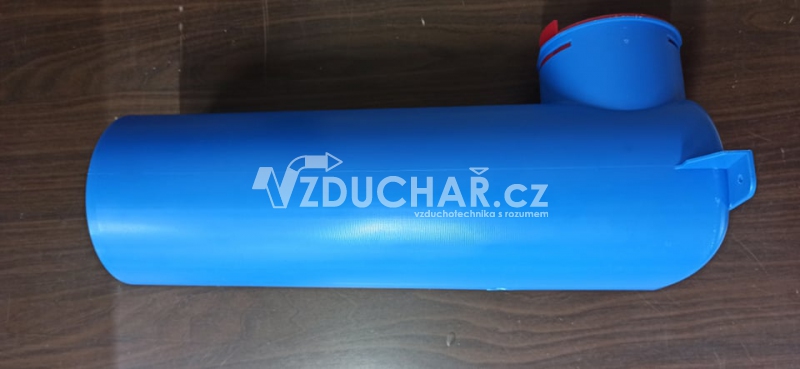

Stropní box OVA 125-1x90 pro rekuperaci

Stropní box OVA rekuperace 1x90 mm/125 mm

Adaptér vzduchotechnického potrubí. Přechod ze vzduchotechnického potrubí DN90 na 125 mm ( DALFLEX nebo ROZ-DUOTEC, ATREA GP, MAT Hygienic, MAT STANDARD,...) Vhodný pro systémy větrání s rekuperací.

Plastový box je antistatický, s hygienickým certifikátem PZH.

Rozměry:

- 1 vývod Ø 90 mm
- přívod vzduchu Ø 125 mm
- výška celého boxu je 400 mm
- rozteč kotvících otvorů 155 mm

Tubus lze zkracovat až na minimální výšku celého boxu 10 cm, ale je nutné počítat s tím, že případná zděř ventilu zablokuje otvor pro potrubí DN90. V tomto případě je vhodné instalovat ventily bez zděře (s pérky).

Montáž:

Box- potrubí (obrázkový návod v galerii výše)

1. Připojení na potrubí DN 90 - O-kroužek vsuňtě na 2. žlábek

2. Červenou vsuvku nacvakněte na potrubí na 3. žlábek

3. Potrubí s o-kroužkem a červenou aretační vsuvkou zasuňte do modrého boxu

4. Ukotvěte ke stropní konstrukci pomocí přes dva otvory na horní hraně boxu



Box-ventil/dýza

Box je kompatibilní se všemi typy stropních vyústek s napojením DN 125.

Pro případné dotěsnění u menších zděří lze instalovat o-kroužek D125 nasunutím na zděř.

Balení obsahuje:

1x box
1x plastový klip pro aretaci potrubí
1x gumový těsnící o-kroužek

BALENÍ NEOBSAHUJE ZÁSLEPKU.
